HIS Radeon HD 4850 512MB - Обзор и доработка

Русская версия » Статьи » HIS Radeon HD 4850 512MB - Обзор и доработка

Дата публикации: 23.12.2009 (19:33)

Автор: YURBAN

Последние полученные деньги за какой-то там месяц, звонит друг, едем в магазин за ADSL модемом (не мне конечно он нужен, но тем не менее). Приехали выбрали, ждём у кассы товара, смотрю на прайс, вижу Radeon 4850 за 2500р )). Интересно, увидеть в магазине видеокарту, реальная цена которой намного выше, беру не думая, меня предупреждают что если что, то она свистит и это плохая партия, ну да ладно, я то знаю что делать, тем более всегда могу вернуть если что. Покупаю ещё и видеокарту, на этот раз для себя любимого. Едем с челом в магазин радиодеталей, друг остается в машине, а я тем временем уже достал видеокарту из коробки и стою подбираю элементы которые мне понадобятся для её доработки, если конечно продавец не пошутил.

Покупаю несколько конденсаторов, после маленького недопонимания и порции советов от продавца, типо, у нас таких нет, и вы на голову больной, ну да больной ну и что? Дело уже сделано, деньги отданы а конденсаторы куплены, тем более ещё есть время всё обдумать, и, если что, вернуть товар в магазин.

Итак приступим, к знакомству... с видеокартой ))

Коробка

HD 4850 512MB

Собственно ничего примечательного, кто умеет читать по английски прочтёт, а конкретно там написано ATI Radeon Premium Graphics, PCI express, а также 512MB GDDR3, 1080 рублей, Full HD и HDMI.(Head Me, Хэд Ми, Хэ Дэ Эм И).

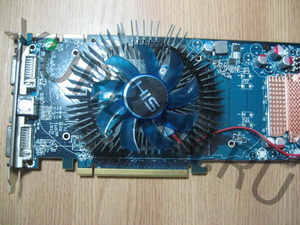

Нам то всё равно, что там пишут, а может опять где-нибудь обманули?! Поэтому открываем коробку, и достаем видеокарту.

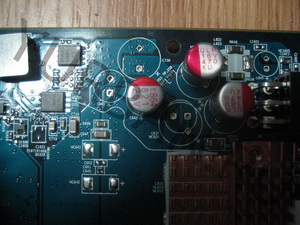

Моя любимая Не хватает конденсаторов

На фотографии выше отчетливо видно, что распаяны не все конденсаторы.

Ещё фотки, люблю фоткать ))

HIS Radeon HD 4850 512MB HIS Radeon HD 4850 512MB - Кондесаторы

Радиаторы на системе питания, ничего особенного, на вид вроде медь, не проверял, но в полне возможно, что крашеный алюминий.

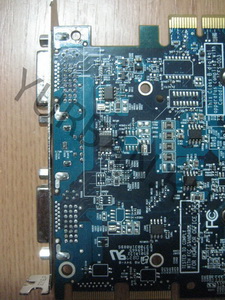

Обратная сторона платы

HD4850 Обратная сторона HD4850 Серийный номер изделия

В комплекте также шли 2 переходника DVI (Full), переходник питания 2 молекса =>6 Pin, драйверы и пр... На задней части распаяны два выхода DVI и один S-Video.

HIS Radeon HD4850 выводы

Доработка

Собственно ничего фантастического, несколько конденсаторов 6.3v на 3300 mF в "толстом" корпусе, и пара конденсаторов 10v на 1500 mF в более мелком корпусе, для большинства видеокарт это стандарт, если рассматривать электролиты.

HIS Radeon HD4850 дополнительные конденсаторы Radeon HD 4850 нераспаян конденсатор

На фото сверху справа, есть два нераспаянных места под конденсаторы, поэтому тот что побольше (6.3 x 3300) будет впаян в большую дырку, а тот что поменьше (10v x 1500) в меньшую )). Но тут всё не так просто, обратите внимание, что на не распаянных местах под конденсаторы на плате, нет белой маркировки (полосы, секторы) по которым можно было бы легко определить какой стороной впаивать кондер. Ну ладно, зато там есть значок "плюсик", он как бы говорит, что конденсатор нужно впаивать наоборот, то есть белая полоса это будет сцуко минус.

Итак, впаял, тот что побольше 6.3v x 3300, тот что поменьше 10v x 1500

Кликните для увеличения Кликните для увеличения

Здесь нужно сказать для чего это делается, дело в том, что в 3D приложениях наблюдался громкий свист, не зависящий от моей материнской платы, блока питания, софта и прочих компонентов, свистит и всё!! На фотографии справа сверху, с левой стороны виден дроссель серого цвета, вот он то и издаёт этот писк, поэтому чтобы хоть как-то уменьшить нагрев этого элемента, и сделать общий ток по дополнительной линии более сглаженным, приходится извращаться.

Кликните для увеличения

На фото выше кондесаторы слева-направо которые я допаял: 10v x 1500 mF, 10v x 1500 mF, 6.3v x 3300 mF, 6.3v x 3300 mF. Несмотря на допайку всех этих элементов, свист всё же остался, но уже намного тише, позднее, на всякий случай, я ещё приклеил на дроссель радиатор из комлекта Zalman VF-900cu.

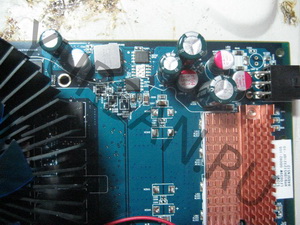

Вот так выглядит конечный вариант в моем исполнении:

Надо отметить важную вещь!!!. Позднее те конденсаторы что вздулись, а точнее ими стали две штуки 6.3в 3300 мкф, я заменил на новые Jamicon 16v 2200мкф и больше ничего не вздувалось )).

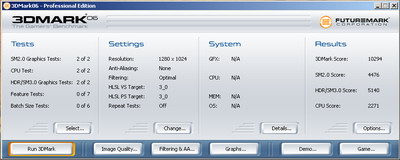

Результаты теста 3DMark 06

Конфигурация была следующей:
Процессор: AMD Athlon X2 4200+ @ 3.0 ГГц
Материнская плата: Biostar TForce 550 1.2
Оперативная память: 4x512 МБ DDR2 667 МГц

Кликните для увеличения

Ну что тут можно сказать, процессор приминявшийся при тестировании оказался не способен раскрыть весь потенциал видеокарты в данном бенчмарке, обычно при использовании более мощного процессора, на стандартных частотах HD 4850 набирает порядка 13000-13500 очков.

Проверка на работоспособность (Grand Theft Auto IV - 1920x1080)



После запуска нескольких 3D-приложений и убедившись что свист пропал начисто, я вздохнул спокойно, результат был достигнут! На этом статью завершаю. Если кому-нибудь понадобиться биос от этой видеокарты, то моежете скачать его здесь.

Разгон

Так как эта статья была написана давно, то этой видеокарты уже нет на руках, поэтому приведу ссылку на результат в 3DMark Vantage.
HD 4850 512MB
Много это или мало судите сами, перейдя по ссылке ниже.
HIS Radeon HD 4850 HWBot Submission by YURBAN
