Разгон MSI GeForce 7950GT (G71) 512MB

Русская версия » Статьи » Разгон MSI GeForce 7950GT (G71) 512MB

Дата публикации: 28.06.2013 (18:40)

Автор: YURBAN

Дизайн NX7950GT VT2D512EZ-HD

Схема размещения элементов на плате не отличается от большинства серийных образцов GeForce 7950 GT. На плате имеются три дросселя - два установлены в схеме питания графического процессора и один отвечает за питание видео памяти.

Карта мне досталась в хорошем состоянии, несмотря на свой возраст (2007 год). Сохранился даже стикер с названием модели производителя и серийным номером изделия: NX7950GT, VT2D512EZ-HD.

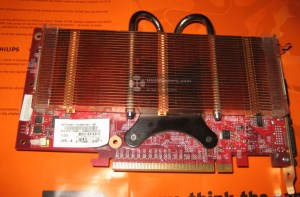

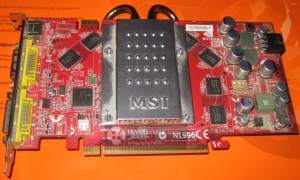

NX7950GT VT2D512EZ-HD NX7950GT VT2D512EZ-HD

На плате присутствует цифровой чип Philips Dual-Link для DVI-выхода. Не смотря на пассивную систему охлаждения, на фото можно увидеть пару контактов для подключения вентилятора 12 вольт. Видеокарта имеет интерфейс PCI-Express X16 1.0/1.1 и один контакт PCIe Power 6-pin. Поэтому если у Вас материнская плата имеет интерфейс PCI-Express 2.0, дополнительное питание можно не подключать.
На плате установлено восемь чипом памяти Qimonda DDR3 с 32-битным интерфейсом, что в совокупности с процессором G71 составляет 256-битную схему доступа к видео памяти.

Конденсаторные емкости внешне выглядят вполне симпатично, но их характеристики говорят об обратном. Даже без разгона, дроссели видео карты издают высокочастотный свист / писк / треск.

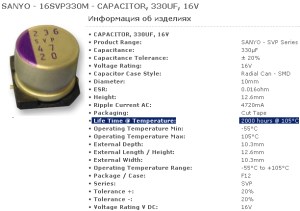

Sanyo 16SVP330M

Технические характеристики NX7950GT VT2D512EZ-HD

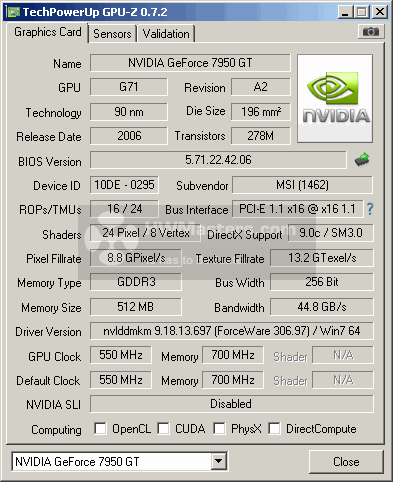

MSI 7950GT GPU-z

Технологический процесс, который использовался для производства кристалла G71, составляет 90 нанометров, что указывает на горячий нрав.
Частота видео процессора составляет 550 Мгц, памяти 700 Мгц (1400 DDR). Напряжение питания ядра составляет 1.25 вольта, что на 0.1 вольта ниже, чем на оригинальных версиях GeForce 7950GT.

Красивая внешне система охлаждения оказалась не уместной, в виду того, что карту просто было невозможно установить в слот PCI-Express: выведенный на обратную сторону радиатор мешал радиатору центрального процессора и модулям оперативной памяти, было принято решение о демонтаже СО видео адаптера.

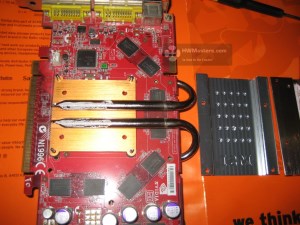

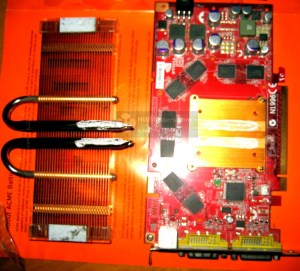

NX7950GT Cooler NX7950GT Cooler

После взгляда на эти фотографии, даже не подкованный человек, легко заметит "эффективность" такой системы охлаждения от MSI, а точнее не эффективного подхода к разработке радиатора!
Две теплопроводящие трубки даже не были припаяны к подложке, да и след теплопроводной пасты оставляет желать лучшего. Здесь необходимо добавить что подложку, которая установлена над видео чипом, демонтировать не так то просто, дело в том, что она приклеена термоклеем прямо к кристаллу!

NX7950GT - Подготавливаем к разгону

Итак, после снятия заводского радиатора, осталось лишь снять подложку с чипа. В итоге чтобы не повредить кристалл, я просто не стал этого делать . А поставил новый кулер Deep Cool V90 прямо на эту площадку, предварительно залив его термопастой.

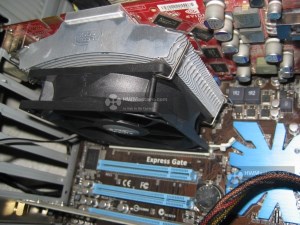

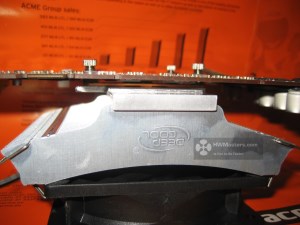

NX7950GT Deep Cool V90 NX7950GT Deep Cool V90

Разгон и тесты GeForce 7950GT от MSI

Мощность вращения вентилятора, зашитая в BIOS видео карты составила всего-лишь 20% в 2D и 30% в 3D. Я пытался изменить эти значения с помощью Nibitor, но это никак не влияло на реальность, поэтому дабы не мучаться, вентилятор был подключен к разъему материнской платы.

Nvidia Bios Flash Pack

GPU-z показывает частоты 550/700, на самом деле частоты несколько другие, судя по BIOS, дельта-частота видео процессора составляет 20 Мгц, в итоге получаем, что реальная частота графического процессора это 570 МГц. На картинке выше я уже подкрутил частоту до 600 Мгц (620 реальная), как видно температура в простое составила всего 42 градуса, при том, то комнатная температура равна 26 градусов!

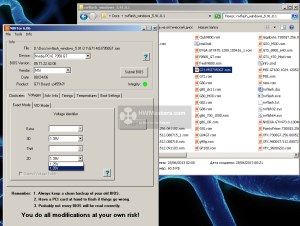

Как я упомянул выше, карта работает на пониженном напряжении, поэтому сливаем с ПЗУ видекокарты программой GPU-z образ BIOS, затем выставляем с помощью Nibitor нужное нам напряжение - 1.35в, сохраняем новый образ и прошиваем карту с помощью NVFlash под Windows. Все необходимые утилиты, кроме GPU-z, входят в состав Nvidia Bios Flash Pack.

GeForce 7950GT Voltmod

Если 1.35 вольта Вам покажется мало, то в конце статьи есть архив с совместимыми версиями BIOS, в нем содержится биос от EVGA 7950GT с напряжением 1.45 вольта для видеочипа!

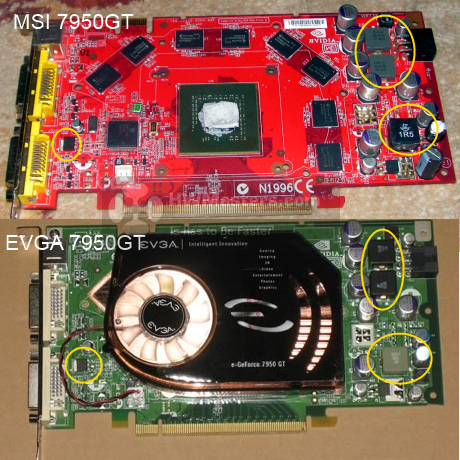

EVGA 7950GT and MSI 7950GT

Как видно карты идентичны по своей заводской схеме, собственно BIOS от EVGA был проверен, благодаря чему карта легко взяла 800 МГц по ядру и по 750 МГц памяти, но так как конденсаторы я менять не стал, то свист дросселей стал ещё сильней, что сказалось на стабильности, и по этой причине рекомендуется использовать эту прошивку, только если компоненты платы в хорошем состоянии!

Тестовая система

  • Intel Core i5 760 @ 4300 мГц
  • ASUS P7P55D LE
  • 2x4096MB DDR3 Kingston Predator @ 2140 мГц
  • WD Caviar 80GB IDE (FAT32, XP)
  • Windows XP SP3 + FW 260.99 / Windows 7 Ultimate SP1 x64 + FW 306.97

Результаты тестов

Тестовые пакеты

  • 3DMark 2001 SE
  • 3DMark 03
  • 3DMark 05
  • 3DMark 06
  • 3DMark 13 (Win7 SP1 x64)

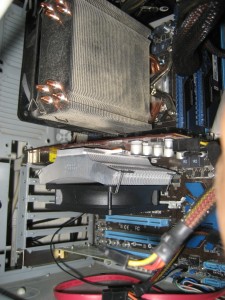

GeForce 7950GT Test System

Я поднимал частоты видеокарты с помощью MSI Afterburner (XP), после нескольких прогонов бенчмарков, частоты были зашиты в BIOS: 700 МГц для ядра (1.35v), память я не разгонял, так как даже на частоте 730 МГц, появлялись сбои.
Пара слов зачем было так гнать процессор. Дело в том, что я разгонял ЦП до тех пор, пока результаты тестов не перестали рости в цифрах. В итоге была найдена рекомендуемая частота .

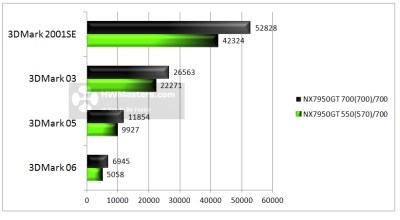

NX7950GT 3DMark

Результат в 3DMark 13 - Ice Storm

В заключении

Таким образом с небольшим "воздушным" разгоном без пайки, видеокарта становиться на одну полку с GeForce 8600 GT, с той разницей, что последняя поддерживает DX10. Ролик ниже демонстрирует игровой процесс на этой видеокарте в Game Of Thrones (1920x1080, Высокие настройки графики).



Файлы

Важно: для распаковки архива, Вам нужно использовать архиватор с поддержкой формата 7z, например, 7-zip (7-zip.org) или WinRAR (rarlab.com).

Ссылка #1: msi_7950gt_bioses_hwmasters.7z (39,1 KB)
