Вольтмод APW7165

Русская версия » База вольтмодов » Вольтмод APW7165

Дата публикации: 27.01.2013 (16:47)

APW7165A

APW7165A - Синхронный преобразователь питания 5В в 12В. (5V to 12V Synchronous Buck Controller)

Контроллер напряжения APW7165/APW7165A в корпусе SOP-8 встречается на видеокартах и может отвечать как за напряжение на GPU, так и за напряжение памяти.

AWP7165 - Pin Out

Для поднятия напряжения, припаеваемся к PIN 3 и PIN 6. Подстроечный резистор от 50 кОм до 100 кОм.

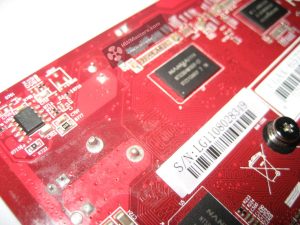

Фотография ниже, демонстрирует расположение AWP7165 на плате Club 3D 6570 (обратная сторона), в данном случае контроллер регулирует напряжение видео памяти (GDDR3).

Club 3D Radeon HD 6570 AWP7165

HD 6570 GDDR3 в игре Far Cry 3 на частоте чипа 1040 мГц

Если Вам есть что-либо добавить к данной заметке, воспользуйтесь формой обратной связи.

Важно: для распаковки архива, Вам нужно использовать архиватор с поддержкой формата 7z, например, 7-zip (7-zip.org) или WinRAR (rarlab.com).

Загрузить техническую документацию (Datasheet) на APW7165
