Автор: Селиверстов Ю.В. aKa YURBAN
Club3D AMD Radeon HD 7850 с 2048 Мбайтами памяти и 256-битной шиной

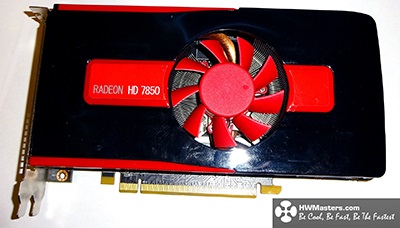

HD 7850 - Внешний вид и особенности видеокарты
Печатная плата видеокарты базируется на референсном дизайне, сама плата имеет маркировку LF R17FA v1.0.

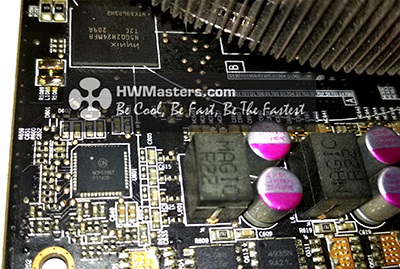

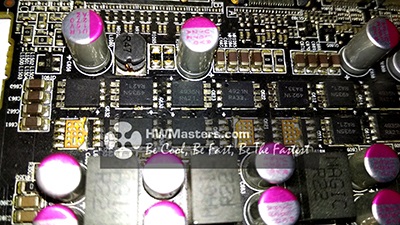

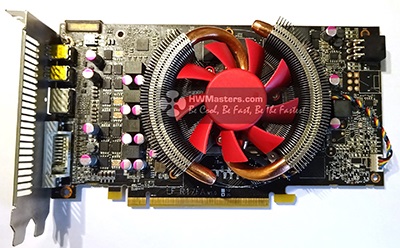

Кулер на фото выше, мне хорошо знаком, потому что точно такой же устанавливался на видеокарты XFX HD 5770, HD 3850, HD 7790 и многие другие. Если обратить внимание на левую сторону платы, то можно увидеть четыре не распаянных элемента системы питания графического процессора. Сама система питания построена по схеме 4+2 или иными словами, 4 фазы для графического процессора и две фазы для памяти. За питание графического процессора Pitcairn/Curacao/Trinidad, отвечает контроллер NCP5395T, а также силовые транзисторы 4921N (30 вольт 58,5 ампера) и 4935N (30 вольт 93 ампера).

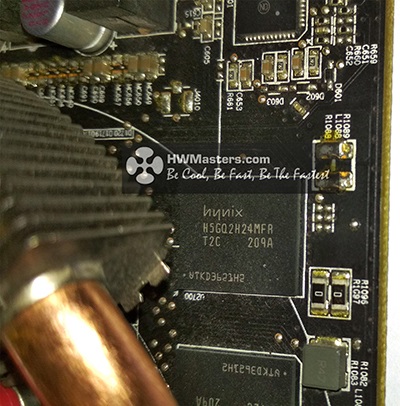

Память набрана восемью микросхемами Hynix с маркировкой H5GQ2H24MFR.

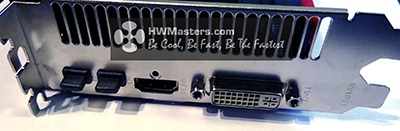

Видеокарта оборудована двумя выходами DisplayPort, одним выходом HDMI и одним DVI.

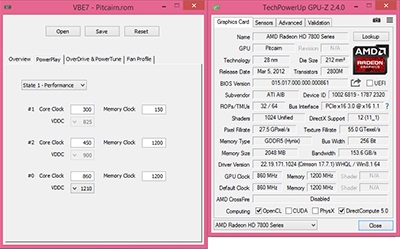

Частоты, характеристики, BIOS

Рассматриваемая видеокарта, имеет стандартные частоты для HD 7850, объем видео памяти составляет два гигабайта, а напряжение в 3D по умолчанию зашитое в BIOS карты, составляет 1,21 вольта. Однако при измерении мультиметром, напряжение в нагрузке составило 1,27 вольта для графического процессора (0,87 вольта в простое), напряжение памяти по результатам измерения составило 1,55 вольта.
Разгон
Для увеличения частот работы памяти и графического процессора (далее ГП), я использовал MSI Afterbuner 4.3.0 в режиме "-xcl". Стабильными частотами для бенчмарков стали значения 1100/1500 МГц (Чип/Память), возможно память можно было бы и ещё подразогнать, но в тестах она практически ни на что не влияла, таким образом выигрышь от разгона ГП был значительно ощутимей, в "реальных" 3D-приложениях, частоту ГП пришлось опустить до 1060 МГц. Напряжение на графический процессор было поднято до 1.225 программным способом, однако при реальном замере оно составило неизменные 1,27 вольта. Тогда я решил провести эксперимент, программным способом я выставил напряжение 1,05 вольта, после чего мультиметр показал реальные 1,09 вольта на ГП, откуда можно сделать вывод, что к программному вольтажу, прибавив 0,04 вольта, мы получим реальное напряжение ГП.
Температуры
Без разгона, судя по программному мониторингу (MSI AB, GPU-z), карта сильнее всего нагревалась в игре "Ведьмак 3" до 73 градусов. При разгоне температура достигала 81 градуса цельсия. Лично для меня это не является нормой, так как считаю нормальную температуру работы видеокарты 55-60 градусов! Поэтому, опять же субъективно, за систему охлаждения ставлю двойку.
Тестирование в синтетике и реальных приложениях
В качестве бенчмарков я отобрал следующие 3D-приложения:
Приложение | Версия |
3DMark 11 | 1.0.132 |
3DMark 14 (Fire Strike) | 2.4.4180 |
GTA 5 | build 350 |
Far Cry 5 | 1.4.0 |
Ведьмак 3 (The Witcher 3) | 1.3.1 |
Dota 2 | последняя на 26.05.2018 |
Counter-Strike: Global Offensive | последняя на 26.05.2018 |
Тестировал я как в стоке, так и в разгоне.
Тестовая конфигурация | |
ЦП | X5670 @ 187*22 (1,35 вольта) |
МП | ASUS P6T SE |
ОЗУ | 3x4 ГБайт DDR3 Kingston HyperX @ 1874 МГц (9-10-10-28-1T) (Трёхканальный режим) |
Блок питания | Thermaltake TR2 S 600W |
ОС | Windows 8.1 x64 |
Драйвер видеокарты | Crimson 17.7.1 |
При частоте ГП в 1120 МГц, удалось пройти тест в 3DMark 11 (профиль Performance), однако в тесте Fire Strike пришлось снизить частоту до 1100 МГц. При тестировании цепи питания оставались довольно прохладными, чего нельзя сказать о графическом чипе... В остальных приложениях, пришлось опустить частоту ГП ещё ниже, а именно до 1060 МГц, в противном случае видео драйвер сбрасывал частоты и тестирование приходилось выполнять заново. В качестве результата, я буду брать только Graphics Score.

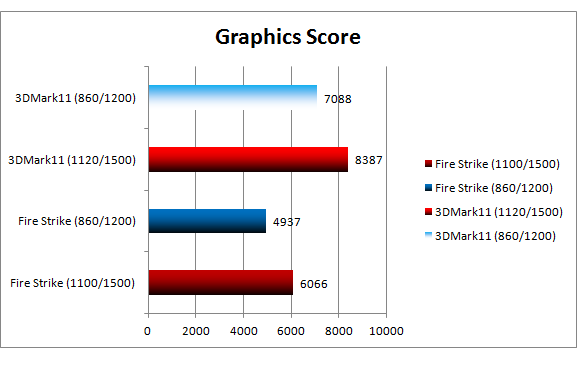

Тесты в 3DMark

Тесты в Far Cry 5, The Witcher 3, GTA 5, Dota 2 и CS:GO

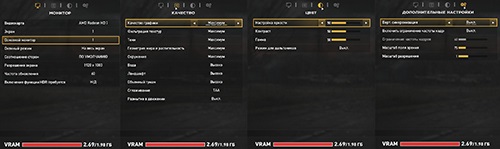

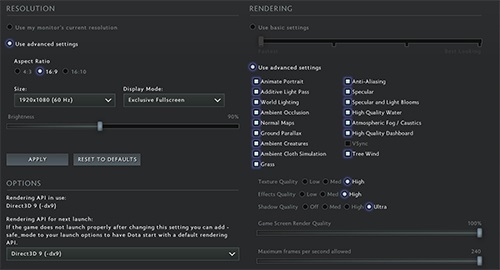

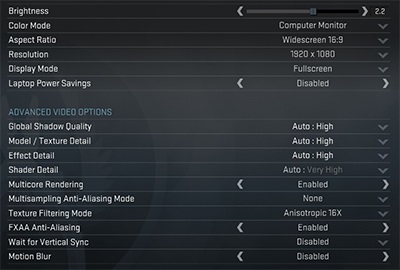

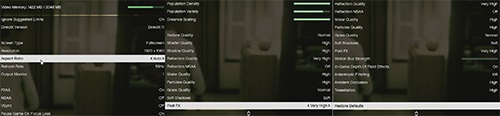

Тестирование в играх будет проходить в разрешении 1920x1080, настройки графики можно посмотреть ниже. В игре Ведьмак 3 была отключена опция NVIDIA Hairworks, во всех приложениях отключена вертикальная синхронизация. Далее результаты теста будут идти по порядку (из названия подраздела).

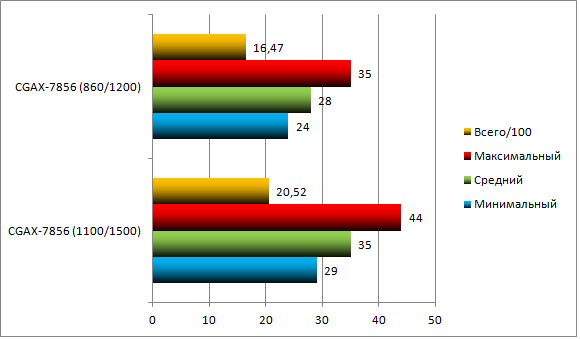

Результаты в Far Cry 5


Несмотря на относительную старость рассматриваемой видеокарты, она способна выдавать достойный результат даже в новой игре, несмотря на нехватку видеопамяти, разгон прибавил ещё 25% производительности в Far Cry 5. Думаю если снизить настройки, то играть будет вполне комфортно.

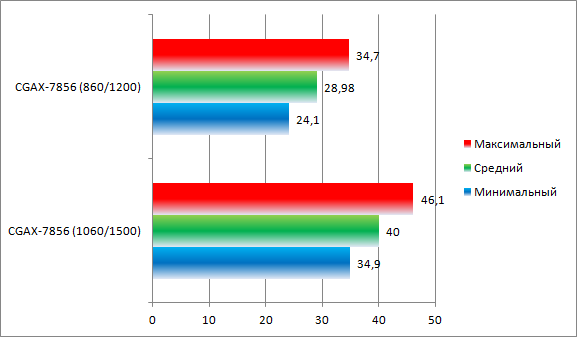

Результаты в Ведьмак 3 (The Witcher 3)
В игре Ведьмак 3 (The Witcher 3), профиль качества был выбран "Высокое", NV HairWorks - отключена.

Повышение частот положительно сказывается на производительности в этой игре.

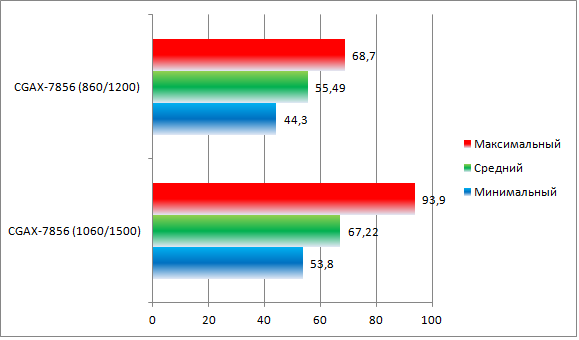

Результаты в Grand Theft Auto V (5)

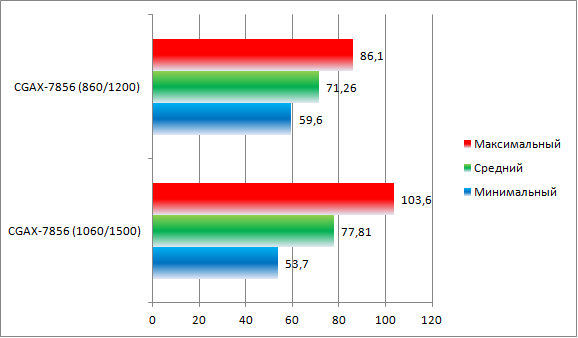

Результаты в DOTA 2


Из-за "особенностей" данного приложения, минимальное количество кадров можно смело опустить, а ориентироваться только на среднюю частоту кадров. Разгон дает в этом приложении не так много.

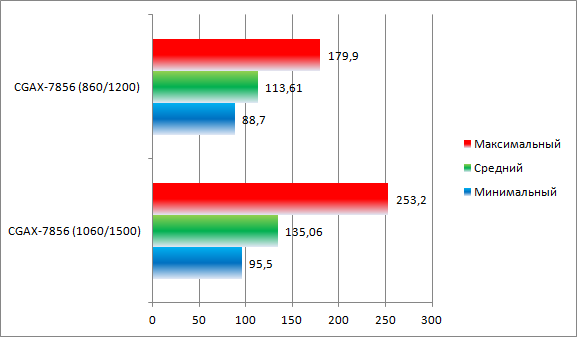

Результаты в Counter-Strike: Global Offensive (CS:GO)


Ещё одна "оптимизированная" игра от Valve, ориентируемся на средний FPS (КВС) как и в прошлом случае.
Заключение
В целом видеокарта показала себя с хорошей стороны, к плюсам можно отнести холодный VRM и достаточно неплохой разгон. К минусам соответственно, кулер от 75 ваттной видеокарты, который не справляется со своей задачей.
